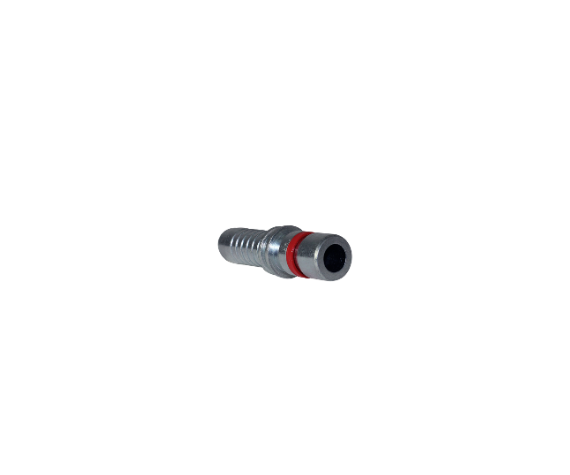

WEO – MALE WEO
Embout mâle type "WEO"
L'embout "eurofit" a un profil de queue dit "trapézoïdal" garantissant une meilleure accroche sur le flexible hydraulique serti.
Cet embout à sertir type "eurofit" se monte sur les flexibles hydrauliques 1 tresse acier (1SN-R17-1SNK), 2 tresses acier (2SC-2SN-2SNK), 3 tresses (SPC3), 4 nappes acier (4SH-4SP), polyamide (R7-R8) et téflon inox (PTFE).
Il est utilisé avec les gammes de jupes à sertir JS700 - JS12 - JS21 et JS912 en fonction des types de flexibles utilisés.
* Embouts coudés à 45° et 90° sur demande
| Code Article |
⌀ tuyau (mm) |
⌀ tuyau (dash) |
⌀ tuyau (inch) |
Désignation | Implantation | ⌀ tube |
|---|---|---|---|---|---|---|
| CS04MALE04WEO | 4.8 | 3 | 3/16 | CS 04 MALE WEO 10 | 1/4 | 10 |
| CS06MALE04WEO | 6.4 | 4 | 1/4 | CS 06 MALE WEO 10 | 1/4 | 10 |
| CS06MALE06WEO | 6.4 | 4 | 1/4 | CS 06 MALE WEO 13 | 3/8 | 13 |
| CS08MALE06WEO | 7.9 | 5 | 5/16 | CS 08 MALE WEO 13 | 3/8 | 13 |
| CS10MALE06WEO | 9,5 | 6 | 3/8 | CS 10 MALE WEO 13 | 3/8 | 13 |
| CS10MALE08WEO | 9,5 | 6 | 3/8 | CS 10 MALE WEO 16 | 1/2 | 16 |
| CS13MALE08WEO | 12,7 | 8 | 1/2 | CS 13 MALE WEO 16 | 1/2 | 16 |
| CS13MALE12WEO | 12,7 | 8 | 1/2 | CS 13 MALE WEO 23 | 3/4 | 23 |
| CS16MALE12WEO | 15,9 | 10 | 5/8 | CS 16 MALE WEO 23 | 3/4 | 23 |
| CS19MALE12WEO | 19 | 12 | 3/4 | CS 19 MALE WEO 23 | 3/4 | 23 |
| CS25MALE16WEO | 25,4 | 16 | 1" | CS 25 MALE WEO 30 | 1" | 30 |
-
