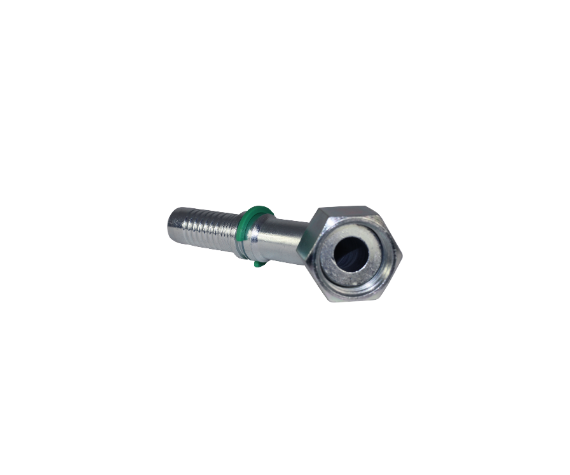

Embout femelle portée oring série allemande forte 45°
L'embout "eurofit" a un profil de queue dit "trapézoïdal" garantissant une meilleure accroche sur le flexible hydraulique serti.
Il est équipé d'une bague d'arrêt permettant la retenue de l'écrou libre.
Cet embout à sertir type "eurofit" se monte sur les flexibles hydrauliques 1 tresse acier (1SN-R17-1SNK), 2 tresses acier (2SC-2SN-2SNK), 3 tresses (SPC3), 4 nappes acier (4SH-4SP), polyamide (R7-R8) et téflon inox (PTFE).
Il est utilisé avec les gammes de jupes à sertir JS700 - JS12 - JS21 et JS912 en fonction des types de flexibles utilisés.
* Autres fabrications sur demande
Code
Article |
⌀
tuyau (mm) |
⌀
tuyau (dash) |
⌀
tuyau (inch) |
Désignation |
Filetage |
⌀sur
filet |
| CS06POR06SC |
6,4 |
04 |
1/4 |
CS 06 PORTEE ORING 06S 45° |
14X150 |
12.5 |
| CS06POR08SC |
6,4 |
04 |
1/4 |
CS 06 PORTEE ORING 08S 45° |
16X150 |
14.5 |
| CS06POR10SC |
6,4 |
04 |
1/4 |
CS 06 PORTEE ORING 10S 45° |
18X150 |
16.5 |
| CS06POR12SC |
6,4 |
04 |
1/4 |
CS 06 PORTEE ORING 12S 45° |
20X150 |
18.5 |
| CS08POR10SC |
7,9 |
05 |
5/16 |
CS 08 PORTEE ORING 10S 45° |
18X150 |
16.5 |
| CS08POR12SC |
7,9 |
05 |
5/16 |
CS 08 PORTEE ORING 12S 45° |
20X150 |
18.5 |
| CS10POR12SC |
9,5 |
06 |
3/8 |
CS 10 PORTEE ORING 12S 45° |
20X150 |
18.5 |
| CS10POR14SC |
9,5 |
06 |
3/8 |
CS 10 PORTEE ORING 14S 45° |
22X150 |
20.5 |
| CS13POR16SC |
12,7 |
08 |
1/2 |
CS 13 PORTEE ORING 16S 45° |
24X150 |
22.5 |
| CS16POR20SC |
15,9 |
10 |
5/8 |
CS 16 PORTEE ORING 20S 45° |
30X200 |
28 |
| CS19POR20SC |
19 |
12 |
3/4 |
CS 19 PORTEE ORING 20S 45° |
30X200 |
28 |
| CS19POR25SC |
19 |
12 |
3/4 |
CS 19 PORTEE ORING 25S 45° |
36X200 |
34 |
| CS25POR30SC |
25,4 |
16 |
1" |
CS 25 PORTEE ORING 30S 45° |
42X200 |
40 |
| CS32POR38SC |
31,8 |
20 |
1"1/4 |
CS 32 PORTEE ORING 38S 45° |
52X200 |
50 |
