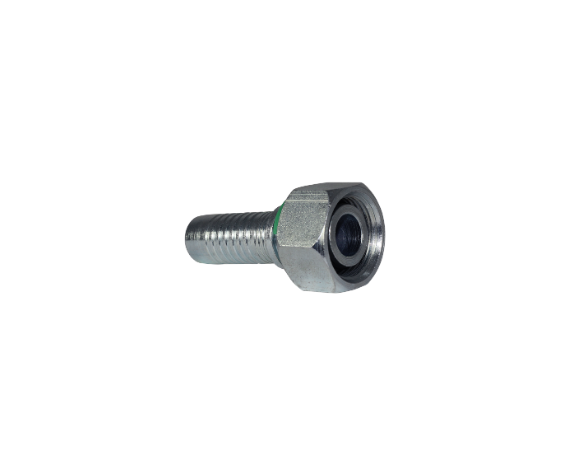

POR-M – FEMELLE SÉRIE M
Embout femelle portée oring
série francaise droit
L'embout "eurofit" a un profil de queue dit "trapézoïdal" garantissant une meilleure accroche sur le flexible hydraulique serti.
Il est équipé d'une bague d'arrêt permettant la retenue de l'écrou libre.
Cet embout à sertir type "eurofit" se monte sur les flexibles hydrauliques 1 tresse acier (1SN-R17-1SNK), 2 tresses acier (2SC-2SN-2SNK), 3 tresses (SPC3), 4 nappes acier (4SH-4SP), polyamide (R7-R8) et téflon inox (PTFE).
Il est utilisé avec les gammes de jupes à sertir JS700 - JS12 - JS21 et JS912 en fonction des types de flexibles utilisés.
* Autres fabrications sur demande
Embouts coudés à 45° et 90° sur demande
| Code Article |
⌀ tuyau (mm) |
⌀ tuyau (dash) |
⌀ tuyau (inch) |
Désignation | Filetage | ⌀ sur filet |
|---|---|---|---|---|---|---|
| CS04POR06M | 4,8 | 3 | 3/16 | CS 04 PORTEE ORING 06M | 12X100 | 11 |
| CS06POR06M | 6,4 | 4 | 1/4 | CS 06 PORTEE ORING 06M | 12X100 | 11 |
| CS10POR14M | 9,5 | 6 | 3/8 | CS 10 PORTEE ORING 14M | 20X150 | 18,5 |
| CS13POR16M | 12,7 | 8 | 1/2 | CS 13 PORTEE ORING 16M | 24X150 | 22,5 |
| CS16POR18M | 15,9 | 10 | 5/8 | CS 16 PORTEE ORING 18M | 27X150 | 25,5 |
| CS16POR20M | 15,9 | 10 | 5/8 | CS 16 PORTEE ORING 20M | 27X150 | 25,5 |
| CS16POR22M | 15,9 | 10 | 5/8 | CS 16 PORTEE ORING 22M | 30X150 | 28,5 |
| CS19POR25M | 19 | 12 | 3/4 | CS 19 PORTEE ORING 25M | 33X150 | 31,5 |
| CS25POR28M | 25,4 | 16 | 1" | CS 25 PORTEE ORING 28M | 36X150 | 34,5 |
| CS25POR30M | 25,4 | 16 | 1" | CS 25 PORTEE ORING 30M | 39X150 | 37,5 |
| CS25POR35M | 25,4 | 16 | 1" | CS 25 PORTEE ORING 35M | 45X150 | 43,5 |
| CS32POR35M | 31,8 | 20 | 1"1/4 | CS 32 PORTEE ORING 35M | 45X150 | 43,5 |
| CS32POR38M | 31,8 | 20 | 1"1/4 | CS 32 PORTEE ORING 38M | 48X150 | 46,5 |
-
