FORF – C

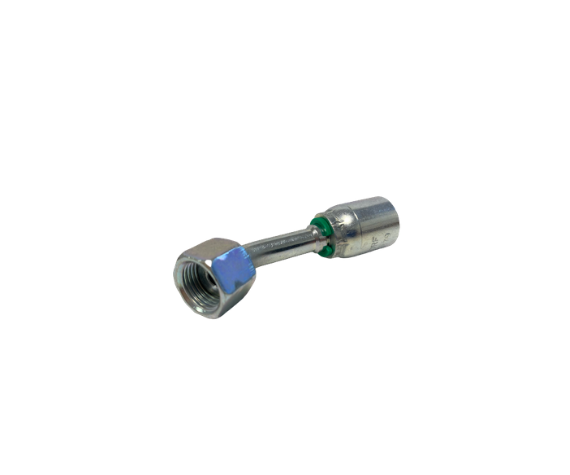

Embout femelle ORFS (O'Ring face Seal) suivant norme SAE J516 coudé 45° avec jupe pré-sertie
L'embout type "421" est pratique et facile pour le montage sans dénudage sur les flexibles 1SN, 2SN et compacts. C'est un "one-piece", c'est à dire que la jupe est pré-sertie sur le nipple. La référence de la pièce est gravée sur la jupe ce qui permet son identification. C'est un embout qui est serti par "compression", la garde est déterminée par un repère sur la jupe donc, le sertissage se fera sur l'arrière de la jupe ce qui fera apparaitre une "bulle" caractéristique.
* Autres fabrications sur demande
| Code Article |
⌀ tuyau (mm) |
⌀ tuyau (dash) |
⌀ tuyau (inch) |
Désignation | Filetage | ⌀ sur filet |
|---|---|---|---|---|---|---|
| 42106FORF06C | 6,4 | 04 | 1/4 | EMBOUT PRÉ-SERTI 06 FEM ORFS 9/16 45° | 9/16 | 13 |
| 42106FORF07C | 6,4 | 04 | 1/4 | EMBOUT PRÉ-SERTI 06 FEM ORFS 11/16 45° | 11/16 | 15.4 |
| 42108FORF06C | 7,9 | 05 | 5/16 | EMBOUT PRÉ-SERTI 08 FEM ORFS 9/16 45° | 9/16 | 13 |
| 42108FORF07C | 7,9 | 05 | 5/16 | EMBOUT PRÉ-SERTI 08 FEM ORFS 11/16 45° | 11/16 | 15.4 |
| 42110FORF06C | 9,5 | 06 | 3/8 | EMBOUT PRÉ-SERTI 10 FEM ORFS 9/16 45° | 9/16 | 13 |
| 42110FORF07C | 9,5 | 06 | 3/8 | EMBOUT PRÉ-SERTI V10 FEM ORFS 11/16 45° | 11/16 | 15.4 |
| 42110FORF09C | 9,5 | 06 | 3/8 | EMBOUT PRÉ-SERTI 10 FEM ORFS 13/16 45° | 13/16 | 18.6 |
| 42113FORF09C | 12,7 | 08 | 1/2 | EMBOUT PRÉ-SERTI 13 FEM ORFS 13/16 45° | 13/16 | 18.6 |
| 42113FORF11C | 12,7 | 08 | 1/2 | EMBOUT PRÉ-SERTI 13 FEM ORFS 1″ 45° | 1″ | 23.1 |
| 42113FORF14C | 12,7 | 08 | 1/2 | EMBOUT PRÉ-SERTI 13 FEM ORFS 1″ 3/16 45° | 1″3/16 | 27.5 |
| 42116FORF11C | 15,9 | 10 | 5/8 | EMBOUT PRÉ-SERTI 16 FEM ORFS 1″ 45° | 1″ | 23.1 |
| 42116FORF14C | 15,9 | 10 | 5/8 | EMBOUT PRÉ-SERTI 16 FEM ORFS 1″ 3/16 45° | 1″3/16 | 27.5 |
| 42119FORF14C | 19 | 12 | 3/4 | EMBOUT PRÉ-SERTI 19 FEM ORFS 1″ 3/16 45° | 1″3/16 | 27.5 |
| 42119FORF18C | 19 | 12 | 3/4 | EMBOUT PRÉ-SERTI 19 FEM ORFS 1″ 7/16 45° | 1″7/16 | 33.8 |
| 42125FORF18C | 25,4 | 16 | 1″ | EMBOUT PRÉ-SERTI 25 FEM ORFS 1″ 7/16 45° | 1″7/16 | 33.8 |
| 42132FORF22C | 31,8 | 20 | 1″1/4 | EMBOUT PRÉ-SERTI 32 FEM ORFS 1″ 11/16 45° | 1″11/16 | 40.2 |
| 42138FORF24C | 38,1 | 24 | 1″1/2 | EMBOUT PRÉ-SERTI 38 FEM ORFS 2″ 45° | 2″ | 48.9 |
-
